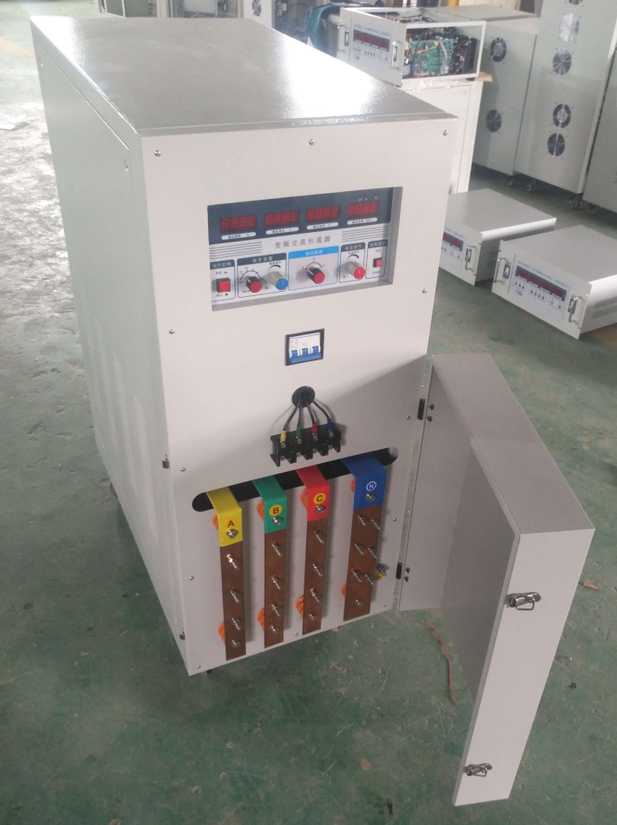

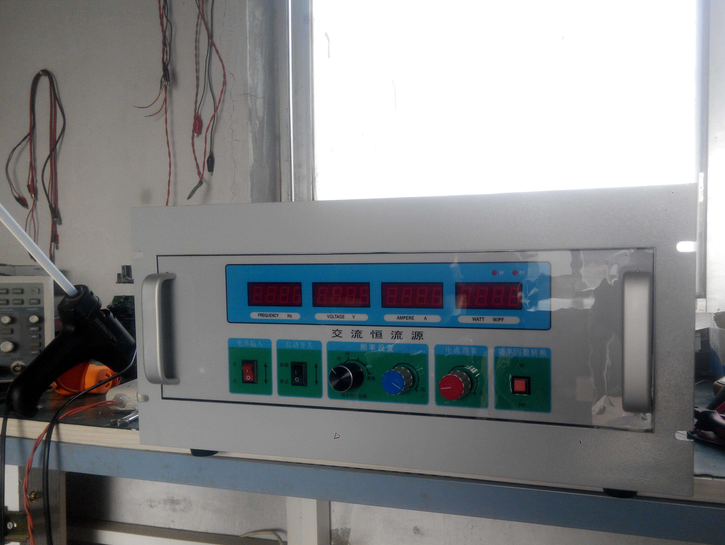

交流恒流源简介

　　交流恒流源又叫、电流发生器、大电流发生器、电流源、稳流源，是一种宽频谱，高精度稳流，低谐波、失真的交流稳流电流源。采用IGBT高频开关变换和波形闭环控制技术，输出波形品质高、响应速度快、动态性能好；自主专利厚膜控制电路，通过多环控制，极大改善电源输出性能；DSP数字化控制，跟综精度高，全面提高电源品质。具有响应速度快、恒流精度高、能长期稳定工作，适合各种性质负载（阻性、感性、容性）等优点。本恒流源是在外界电网电源产生波动或用电符合阻抗特性发生变化时仍能使输出电流保持恒定的交流电源。该电源主要应用在进行特定电流热效应应用和测试的产品和场所。如断路器、熔断器、热继电器、磁力启动器、线圈等需要实验。

交流恒流源产品应用

主要用于检测断路器、塑壳断路器、小型断路器继电器、开关、交流接触器、机械开关、电子开关、电流互感器、需要设定额定电流、动作电流、短路保护电流等生产场合。

交流恒流源特点

一：交流恒流源是为低压电器用户专门设计制造的，其输出电流是恒定的，输出波形为纯正弦波，可作为检测过流实验仪器。

二：本交流恒流源可带阻性、感性、容性负载，满足低压电器对测试电源的要求。

三：采用的双闭环反馈控制技术、成熟的SPWM调制技术、IGBT驱动技术，响应迅速，输出稳定；

四：自保护功能全面：对IGBT及变压器等关键部件进行实时检测（如短路/过流/过热等保护）、对电源输入端口及输出端口进行实时检测（如过压/欠压/缺相等保护）

五：丰富的远程控制接口：客户可以选配RS232、RS485、开关量、模拟信号等多种远程通讯/远程控制方式，实现远端对电源的控制。

六：频率可调范围：40-500HZ（选配），固定输出：50HZ、60HZ（更多范围内固定输出频率可根据用户需求设计）。

交流恒流源技术参数

◆电源输入：单相 AC220V±10% 50/60Hz±5%（总容量10kVA以内）

三相 AC380V±10% 50/60Hz±5%（总容量10kVA以上）

◆电源输入：单相或三相（可安用户要求定制）

◆输出波形：正弦波输出

◆ 电流等级：200A、300A、500A、1000A、1500A、2000A、3000A、5000A（可按用户要求定制任意电流值）；

◆ 电压等级：5V、10V、20V、30V、50V、100V、200V、300V、400V、500V、600V、800V、1000V（可按用户要求定制任意电压值）；

◆ 输出频率：定频50HZ、60HZ、调频45-65HZ、输出特殊频率400HZ、500HZ、1000HZ（可按要求设定）;

◆ 输出指示：LED数显表；（真有效值);

◆ 使用时间：长时间连续工作。环境：0-35℃，湿度≤85％
◆ 电流失真度：≤3%（阻性负载）
◆ 频率稳定度：定频：≤±0.1%，调频：≤±0.5%

◆源电源效应：≤1%

◆负载调整率：≤1%

◆ 功率因数：0.8
◆ 效率：≥85%

◆保护装置：输出过载保护，输出过压保护，输出过流保护，输出过温保护
◆绝缘电抗：500Vdc 20MΩ以上
◆耐压绝缘：1800Vac/5mA/1分钟
◆噪声：< 60DB at 1 meter
◆冷却装置：强制风扇制冷
◆工作温度：-10℃-45℃
◆相对湿度：0-90%(非凝结状态)
◆海拔高度：1500米
