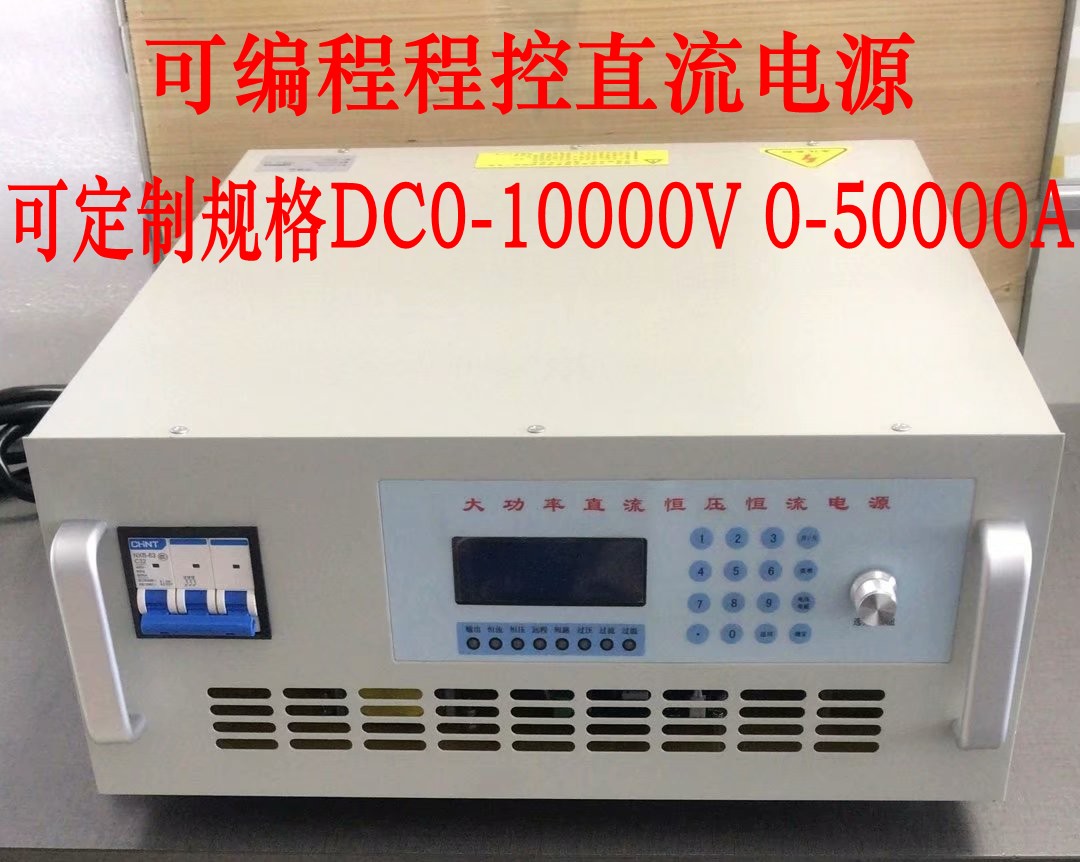

一、程控大功率高频开关电源系列

我公司生产的JKDY系列高频开关电源供应器具有高性能、高稳定、高可靠、体积小、重量轻等主要特点并兼备过压、限流、短路等各项必备保护功能。该系列电源还设置了预置功能（选配），可以在加载前预先设定好电压、电流、过压保护值，使用过程中随时查看设定的各项参数，操作过程简单、方便，这些优点，系列高频开关电源各种测试等场合。

！！！（注：由于各种负载有不同性，故有些特殊负载需要与工程师沟通，方能达到该负载的要求）

(一)主要技术指标

1)、恒压值连续可调范围：近似0～额定输出

2)、恒流值连续可调范围：近似0～额定输出

3)、电压保护值可调范围：近似0～额定输出

4)、电压表显示精度：小于1%±1个字

5)、电流表显示精度：小于1%±1个字

6)、负载效应(电流调整率)：恒压(CV)小于0.5%

7)、源效应(电压调整率)：恒压(CV)小于0.5%

8)、波纹系数：恒压(CV)小于0.5%(有效值)

9)、保护：有短路保护、过压保护、限流保护、过温保护，3相输入缺相报警

10)、预置功能：在电源待机状态下，按下预置键，调节电压电流旋钮，调至所需电压电流值（定制所需规格范围内任意设定），松开预置键，摁下启动键，电源开始工作

11)、绝缘电阻：≥5M

12)、耐压强度：1500V 60S

13)、温度系数：小于0.4×10-40℃(预热30分钟后)

14)、使用和测试条件：

环境温度-10℃～+40℃

相对湿度不大于80%( 30℃ )

大气压力大于50mmHg

输入电源AC220V(或380V) ±10%， 50/60HZ

二·面板说明

1·LCD液晶显示：显示各类参数

2·数字键盘：用来设置各类参数

3·可调节电位器旋钮：辅助数字键盘来设置各类参数

4·控制输出开按键：按一次开启直流电源的输出

5·控制输出关按键：按一次关闭直流电源的输出

6·输入控制通断指示灯，灯亮表示接通输入电源

7·输出：灯亮表示电源在工作状态

8·恒流：灯亮时，表示电源正处于稳流工作

9·恒压：灯亮时，表示电源正处于稳压工作

10·远程状态工作指示

电源只要从通讯接口收到过设置或控制指令，就表示进入远程控制状态，该指示灯亮起，面板的所有操作都失灵。只有从通信接口收到解除远程控制的指令，或者重新上电才会推出远程控制状态，面板恢复操作

11·短路：该灯亮起时，直流电源正处于短路状态

12·过压：该灯亮起时，直流电源正处于过压状态

13·过流：该灯亮起时，直流电源正处于过流状态

14·过温：该灯亮起时，直流电源正处于过热状态

15·面板计时器：用于设定直流电源输出关断的时间

16·计时器：用于控制直流电源计时器的关断

三·直流电源后面板说明

1， 市电输入：一般为AC220V或AC380V

2， 直流电源输出接线端，正极和负极

四·操作说明：

1·按照直流电源所贴表示，接入市电

2·开启输入AC的开关

3·界面操作

1） 键盘

可以根据使用者的需要，而选择电源输出的模式，操作方式与上面一样

本屏设置完成后按一下菜单键，从而进入了下一屏的功能设置

具体释意如下：

多段输出：是指设备按照设置好后的时间段参数，段数工作制定循环数值后，自动关闭电源设备的输出。

多段模式：恒压指电压基准值按照设定后的时间段参数，电流基准值按照首屏设定的电流值设置值。

恒流是指电流基准值按照设置好的时间段参数，电压基准值按照首屏设定的电压设置值

定时关机功能：是指电压设备按照首屏所设定的电压电流值运行到设置好的老化时间后，电压设备自动关闭输出

注意！请注意！：多段输出和定时关机只能设置其中一个功能，不可兼备。

设定完成后的电压设备的界面：

6） 多时间段斜坡输出功能参数的设定

时间设定范围：1-20段

输出参数：在直流电源设备额定输出范围内

建立时间：0.1S-999.9S

保护时间：最大9999H59M59S

9） 所有设置完成后，按一下开关键，从而进入工作状态，输出等亮起

a) 工作在多段输出模式，界面如下所示：

表示电压在上升过程，后面数值即上升设定电压的剩余时间
