2、方案概述

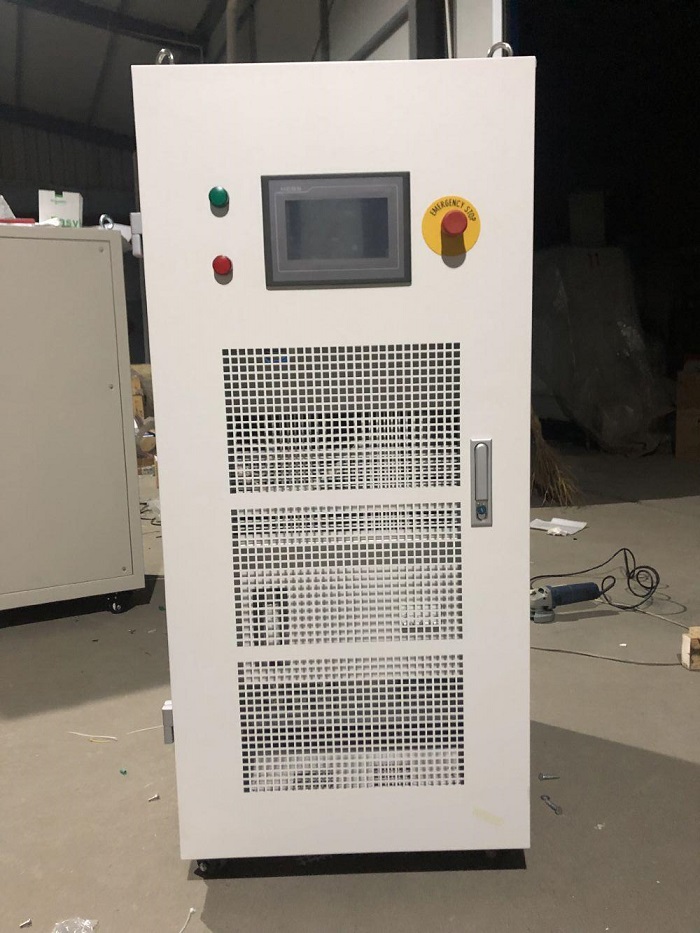

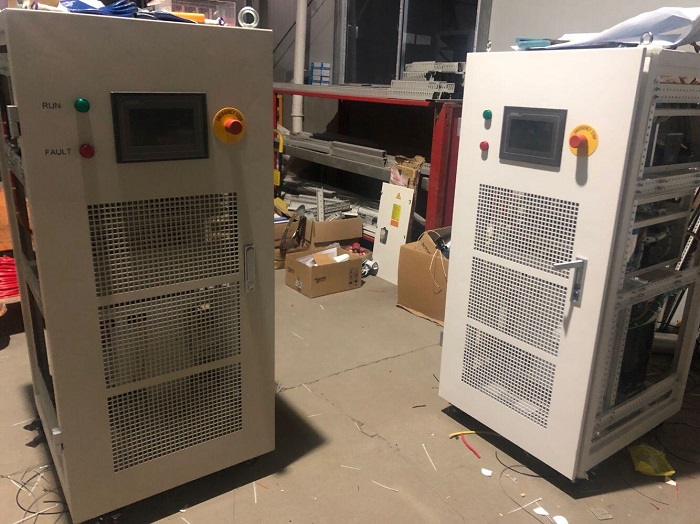

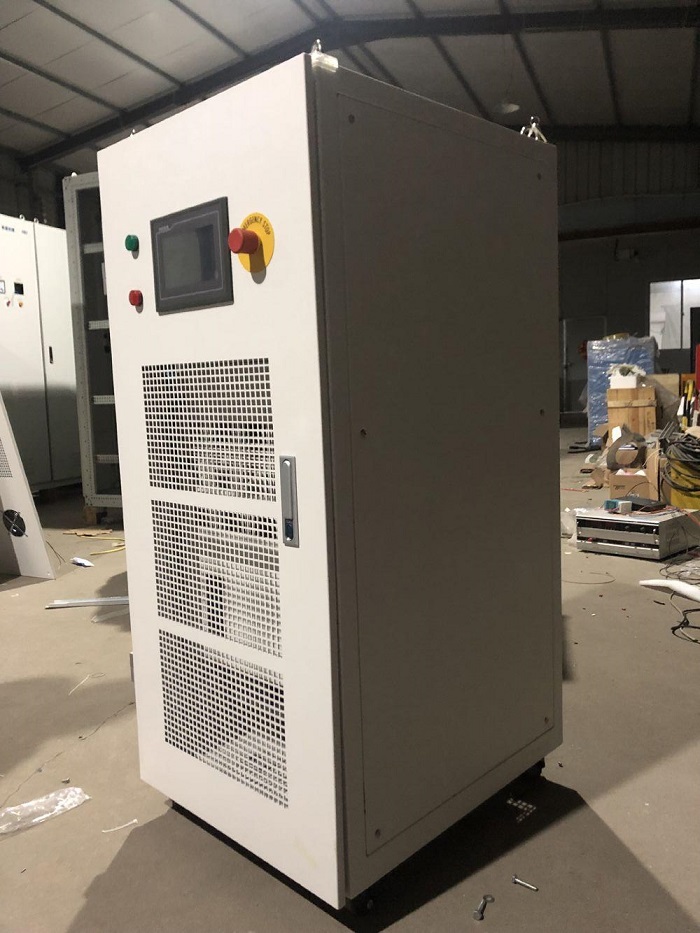

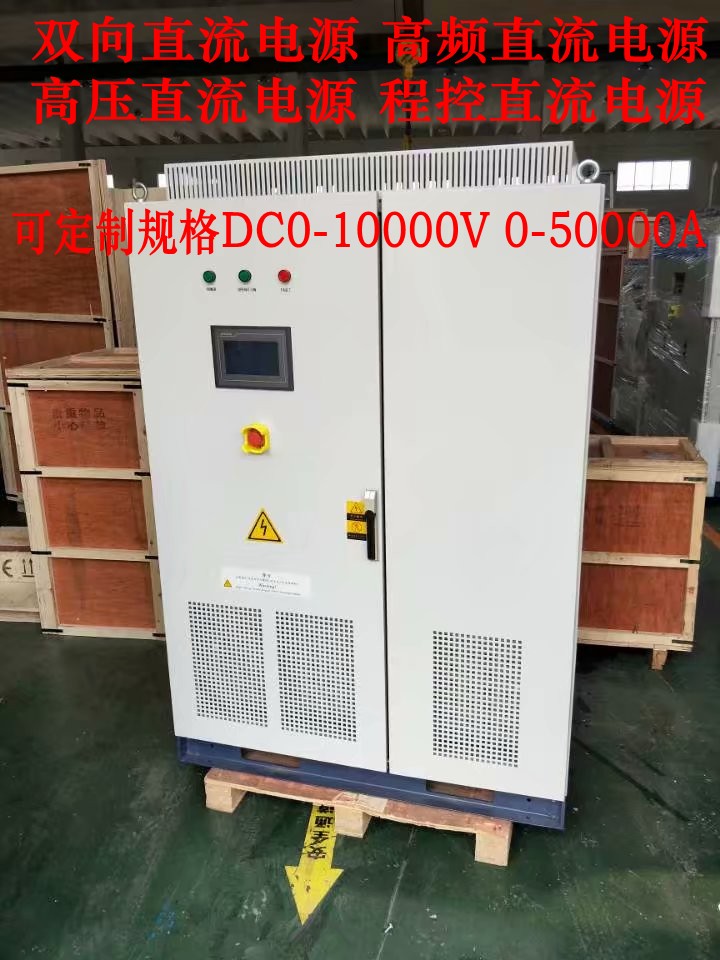

PABD系列双向直流电源是一款新能源汽车测试系统中应用的高精度双向直流电源，具有恒压、恒流、恒功率、恒阻等多种工作模式；整机由四象限PWM整流部分和DCDC变换两部分组成，可实现能量双向流动，同时具备宽电压范围输出、高精度、高动态响应、交流功率因数高、谐波小等诸多优势；由于具备以上多种优点，电源可应用于多种行业、多种应用场合，即可应用在高端测试场合

，也可应用在复杂的工业使用现场；

高端测试场合主要适用于新能源汽车测试系统中电机测试、电控测试、动力电池组检测等多个应用场合，可满足系统中研发、型式试验、可靠性测试、出厂检验等不同阶段的测试需求。

工业应用可适用于多个行业，多种场合，主要是替代陈旧落后的电源技术；由于采用四象限PWM整流，交流功率因数可高达0.99以上，交流电流谐波小于3%，相对落后的可控硅整流和二极管整流电源具备明显优势；由于可实现能量双向流动，也可用作能量回馈电子负载，应用于电池检测老化、电源检测老化、电容测试老化等多个行业，提高生产效率，达到节能减排目的。

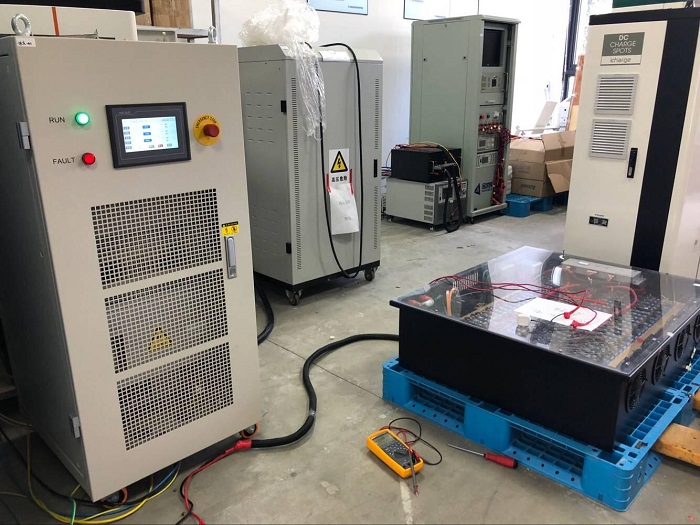

下面新能源电机检测和动力电池测试系统为例，图示说明双向直流电源在高端测试领域的应用：

（1）新能源电机检测老化平台

（2）性能特点

①　主控部分为全数字化控制电路，主控芯片采用TI的32位DSP处理器，显示部分采用7寸触摸屏，操作简单；系统升级方便，可对产品进行升级改进；

②　IGBT采用英飞凌原装进口模块，驱动芯片采用三菱驱动芯片，主要元器件选用国内外一线厂商产品，保证电源稳定可靠运行；

③　功率部分采用模块化设计，维护简单方便；

④　高精度、动态响应快，满足不同的测试、检测应用；

⑤　恒压、恒流、恒功率等多种工作模式可选，满足多种应用场合；

⑥　具有多种通讯接口，485、以太网、USB接口等，可选CAN通讯接口，协议为标准Modbus通讯协议，方便用户系统集成；

（3）技术参数表

4、产品安全性设计

产品安全性完全满足国标要求，在产品正常使用过程中，不会出现因产品因素导致人员伤亡、系统毁坏、重大财产损失或危及人员健康和环境的情况。

主要从电气特性与机械特性方面做了保障措施。

电气特性安全性保障措施：

1）绝缘电阻：直流电源输入端与机壳及输出端与外壳之间的绝缘电阻大于20MΩ。

2）接地电阻：直流电源可触及金属外壳与安全接地线（端）之间的接地电阻小于0.1Ω。

3）介电强度： a) 被测电源的电源输入端和机壳间施加2000VDC的电压，历时1min无击穿和飞弧。

b) 被测电源的电源输出端和机壳间施加2400VDC的电压，历时1min无击穿和飞弧。

c）在电源连续带载8h运行试验后，立即重复a)、b)两项实验，试验结果符合要求。

4）泄漏电流：正常工作条件下的泄漏电流的有效值不超过5mA，试验电压为额定电压的1.06倍。

5）电气间隙和爬电距离：满足GB4793.1-2007的6.7的规定，电气间隙倍增系数1.14、材料组别I、污染等级2，完全满足要求。

6）危险电压防护：满足GB 4793.1-2007的6.4指标要求。

7）开机启动电流：直流电源从上电动作到正常运行，整个过程中输入电流不会出现超过额定输入电流情况。

8）产品线路安装完全符合电气设计安装规范要求，产品线路全部放在线槽中，不能放入线槽中的线路穿入保护线管中，不会出现线路裸露的情况。

9）接地保护：a）产品金属构件及电气设备的金属外壳，都可靠接地。

b）装有触摸屏与指示灯及按钮柜门上，门与箱体之间都设置了跨接线，实现有效的接地保护。

①　全功率能量回馈

双向直流电源具备全功率范围内能量双向流动，以30kW双向直流电源为例，功率电流电压曲线如下所示：
